閥門型號通常應表示出閥門類型、驅動方式、連接形式、結構特點、密封面材料、閥體材料和公稱壓力等要素。閥門型號的標準化對閥門的設計、選用、銷售提供了方便。當今閥門的類型和材料越來越多，閥門的型號編制也愈來愈復雜。中國雖有閥門型號編制的統一標準，但愈來愈不能適應閥門工業發展的需要。凡不能采用標準編號的新型閥門，各制造廠可按自己的需要編制型號。今天，小閥門兒要給大家分享的就是閥門干貨--閥門型號大全及閥門型號編制方法。

《閥門型號編制方法》標準適用于工業管道用閘閥、節流閥、球閥、蝶閥、隔膜閥、柱塞閥、旋塞閥、止回閥、安全閥、減壓閥、疏水閥等。它包括閥門的型號編制和閥門的命名。

閥門型號大全及閥門型號編制方法：

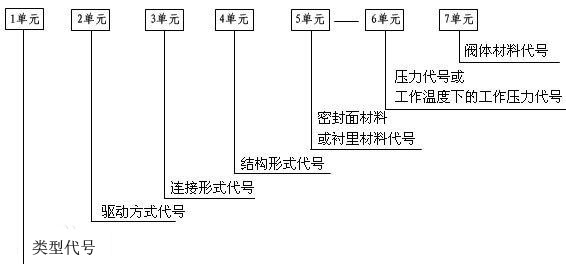

下面是標準的閥門型號編寫方法里各代號的順序圖：


   閥門型號編制順序圖

理解上邊的圖，是看懂各種閥門型號的第一步。下面先舉個例子讓大家有個大致的了解：

閥門型號：“Z961Y-100I DN150” 這是個完整的閘閥型號，講編制里頭不包括較后的“DN150”這個是閥門口徑為150mm的意思，好理解的。前面部分：“Z961Y-100I”根據上面的順序圖對入座，如下：

“Z”是1單元；“9”是2單元；“6”是3單元；“1”是4單元；“Y”是5單元；“100”是6單元；“I”是7單元

這個閥門型號意義為：閘閥、電動驅動、焊接連接、楔式單閘板、硬質合金密封、10Mpa壓力、鉻鉬鋼閥體材質。

一單元：閥門類型代號

類型

安全閥

蝶閥

隔膜閥

止回閥

(底閥)

截止閥

節流閥

排污閥

球閥

疏水閥

柱塞閥

旋塞閥

減壓閥

閘閥

代號

A

D

G

H

J

L

P

Q

S

U

X

Y

Z

具有其他作用功能或帶有其他特異機構的閥門,在閥門類型代號前再加注一個漢語

拼音字母，按下表的規定：

類型

保溫性

低溫型

防火型

緩閉型

排渣型

快速型

（閥桿密封）波紋管型

代號

B

D

F

H

P

Q

W

二單元：傳動方式

傳動

方式

電磁動

電磁-液動

電-液動

蝸輪

正齒輪

傘齒輪

氣動

液動

氣-液動

電動

手柄

手輪

代號

0

1

2

3

4

5

6

7

8

9

無代號

三單元：連接型式

連接方式

內螺紋

外螺紋

兩不同連接

法蘭

焊接

對夾

卡箍

卡套

代號

1

2

3

4

6

7

8

9

四單元：結構型式

閘閥結構形式代號

結構形式

代號

閥桿升降式

（明桿）

楔式閘板

彈 性 閘 板

0

剛性閘板

單 閘 板

1

雙 閘 板

2

平行式閘板

單 閘 板

3

雙 閘 板

4

閥桿非升降式

（暗桿）

楔式閘板

單 閘 板

5

雙 閘 板

6

平行式閘板

單 閘 板

7

雙 閘 板

8

截止閥、節流閥和柱塞閥結構形式代號

結構形式

代號

結構形式

代號

閥瓣非平衡式

直通流道

1

閥瓣平衡式

直通流道

6

Z形流道

2

角式流道

7

三通流道

3

—

—

角式流道

4

—

—

直流流道

5

—

—

球閥結構形式代號

結構形式

代號

結構形式

代號

浮 動 球

直通流道

1

固 定 球

直通流道

7

Y形三通流道

2

四通流道

6

L形三通流道

4

T形三通流道

8

T形三通流道

5

L形三通流道

9

—

—

半球直通

0

蝶閥結構形式代號

結構形式

代號

結構形式

代號

密 封 型

單 偏 心

0

非密封型

單 偏 心

5

中心垂直板

1

中心垂直板

6

雙 偏 心

2

雙 偏 心

7

三 偏 心

3

三 偏 心

8

連桿機構

4

連桿機構

9

隔膜閥結構形式代號

結構形式

代號

結構形式

代號

屋脊流道

1

直通流道

6

直流流道

5

Y形角式流道

8

旋塞閥結構形式代號

結構形式

代號

結構形式

代號

填料密封

直通流道

3

油 密 封

直通流道

7

T形三通流道

4

T形三通流道

8

四通流道

5

—

—

止回閥結構形式代號

結構形式

代號

結構形式

代號

升降式閥瓣

直通流道

1

旋啟式閥瓣

單瓣結構

4

立式結構

2

多瓣結構

5

角式流道

3

雙瓣結構

6

—

—

—

蝶形止回式

7

安全閥結構形式代號

    結構形式

    代號

    結構形式

    代號

    彈簧載荷彈簧密封結構

    帶散熱片全啟式

    0

    彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構

    微啟式、雙聯閥

    3

    微啟式

    1

    微啟式

    7

    全啟式

    2

    全啟式

    8

    帶扳手全啟式

    4

    來源：

    免責聲明：本文由網編通過網上查閱資料，并重新整理編輯而成，內容僅供參考。如有文字或圖片等內容問題，請您聯系本站，我們將及時更正。
